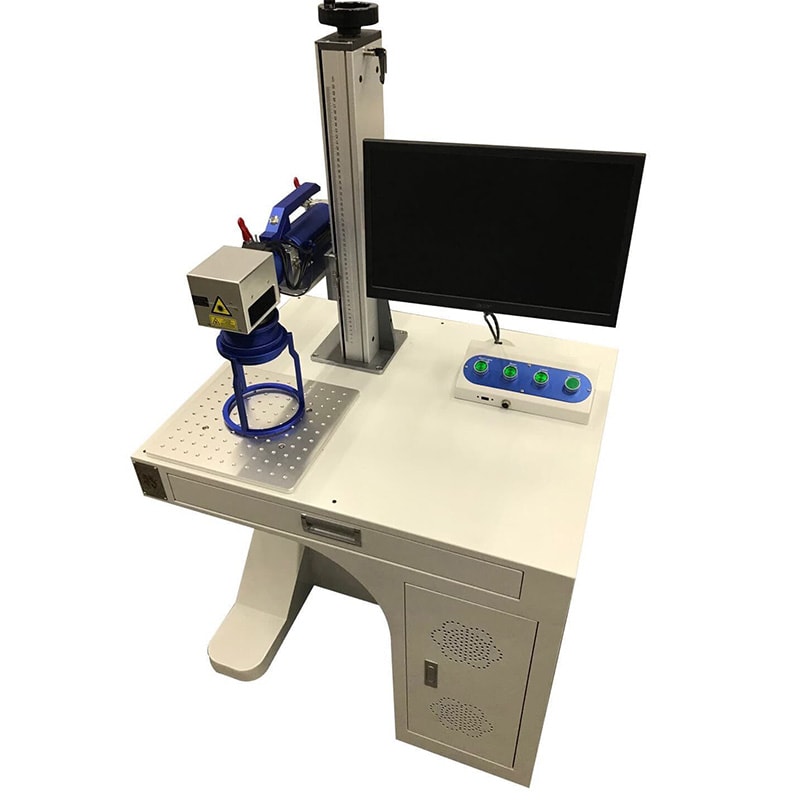

Переносной оптоволоконный лазерный гравировальный станок

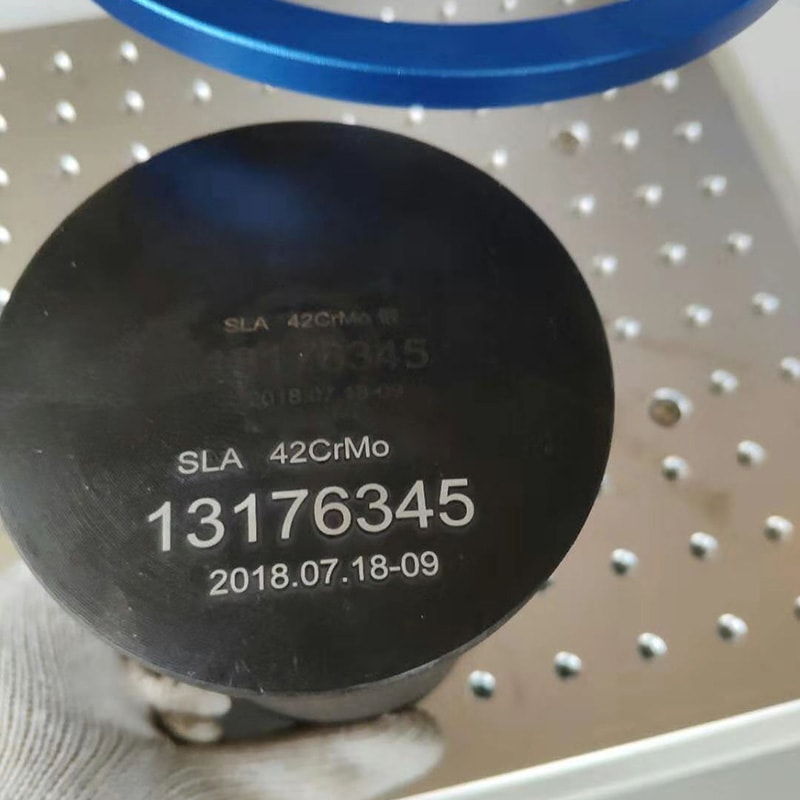

Станок может наносить информацию на различных материалах, как из металла: алюминий, медь, сталь, нержавеющую сталь, чугун, золото, и др., так и на пластиковых материалах, включая поливинилхлорид, пластик ABS , PC (поликарбонат). Таким образом, область применения очень широкая, например, детали автомобилей и мотоциклов, космических аппаратов, батарей, принадлежности и периферийное оборудование компьютеров, металлические инструменты, изделия из нержавеющей стали, электротехнические изделия, медицинские приборы, сантехника, применения в чистке и промышленности, электрические провода и кабели. Он может наносить слова, цифры, графические изображения, штрих-коды, QR-коды и так далее.
Оптоволоконный лазерный гравировальный станок переносного типа предназначен для нанесения лазерной гравировки на металлические и неметаллические поверхности – на изделия из нержавеющей стали, чугуна, меди, бронзы, золота, серебра. Кроме этого, реализована возможность работы с пластиковыми изделиями, включая детали из поливинилхлорида, пластика ABS, а также поликарбоната. Благодаря тому, что станок может работать с разными типами материалов, область его применения сильно расширяется.

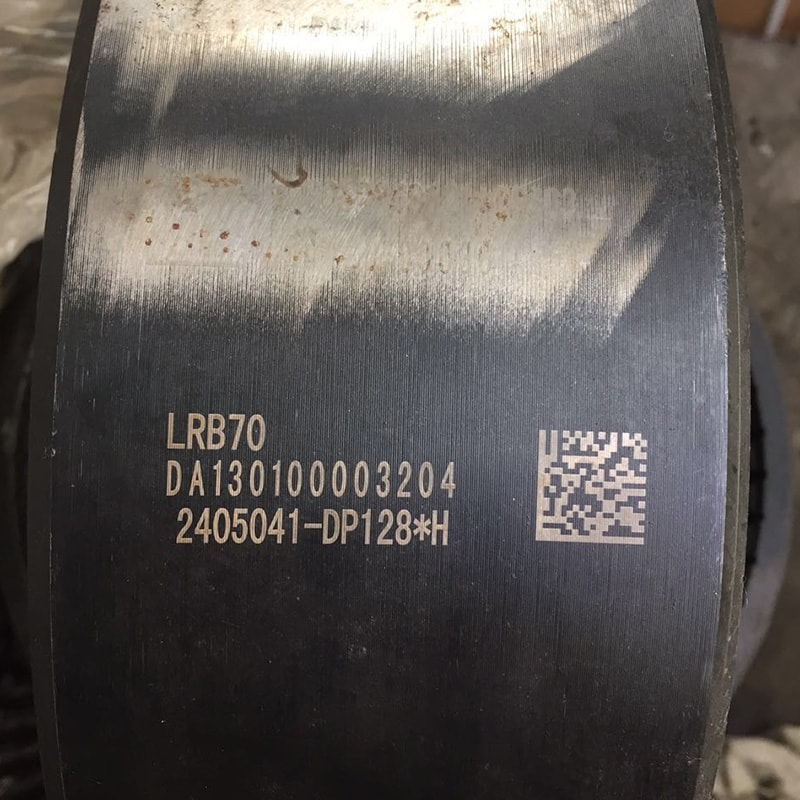

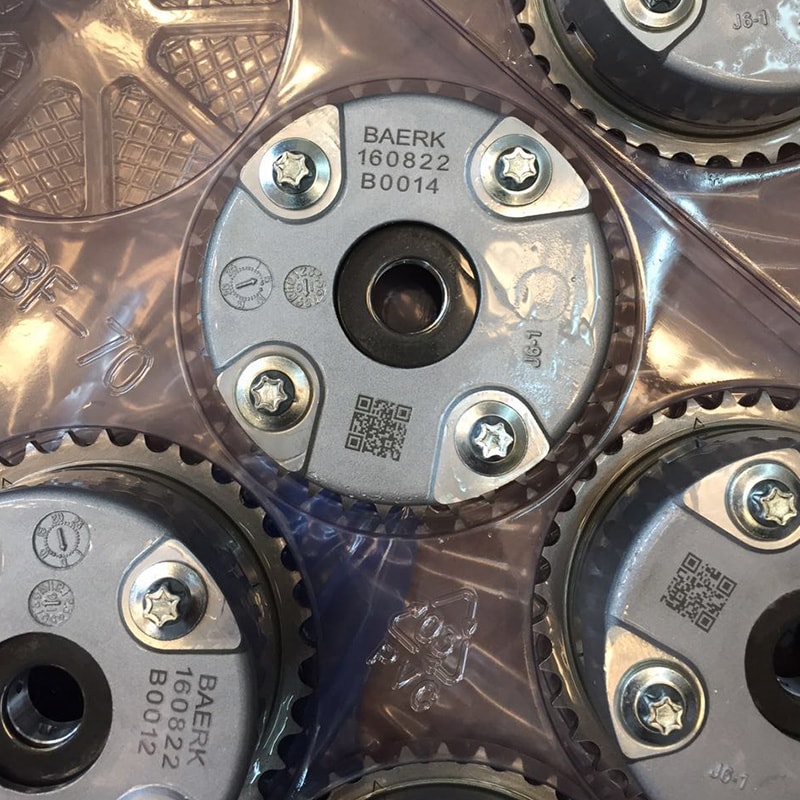

Так, с его помощью можно маркировать мотоциклетные и автомобильные детали, наносить необходимые изображения на клавиатуру и корпуса компьютеров, ноутбуков и прочих электронных устройств. Станок данного типа оснащен сверхнадежным лазерным излучателем, имеющим срок работы 100 000 часов. При этом устройство не нуждается в техническом обслуживании.
Переносной гравировальный станок отличается от напольной модели более скромными габаритами, что в разы упрощает его перемещение и установку. Размеры оборудования никак не влияют на его функциональность. Аппарат, как и его более крупные аналоги, работает под управлением операционной системы Windows 7 и 10 версии.
Оптоволоконные лазерные гравировальные станки (переносного типа)
Оптоволоконные лазерные гравировальные станки ВЛ-серии выпускаются трех уровней мощности: модель ВЛ-20 - 20 Вт, модель ВЛ-30 - 30 Вт и модель ВЛ-50 - 50 Вт.
Лазер направляет луч большой мощности прямо на гравируемую поверхность через гибкий оптоволоконный кабель, гравируются символы, цифры, даты, штрих-коды, QR-коды, логотипы, и так далее.
Главные характеристики изделия
- компактное исполнение для легкой установки,
- срок эксплуатации 100 000 часов,
- не требует технического обслуживания,
Программное обеспечение для лазерного устройства
- Работает с операционными системами: Windows 7, Windows 10
- Поддерживает символы, цифры, заводские номера, даты
- Поддерживаются различные типы шрифтов, такие как TrueType, JSF (Шрифт одной линии - Single line font), DMF (Dot Matrix Font), одномерный штриховой код, двумерный штриховой код, и так далее
- Поддерживаются распространенные типы изображений. (bmp, jpg, gif, tga, png, tif…)
- Поддерживаются распространенные типы векторных изображений (ai, dxf, dst, plt…)
- Гибкое изменение текста: изменение текста в реальном времени во время лазерной обработки. Поддерживается формат листов Excel.
Технические характеристики
|
МОДЕЛЬ СТАНКА |
ВЛ-20 |
ВЛ-30 |
ВЛ-50 |
|
МОЩНОСТЬ ЛАЗЕРА |
20 Вт |
30 Вт |
50 Вт |
|
ДЛИНА ВОЛНЫ ЛАЗЕРА |
1064 нм |
1064 нм |
1064 нм |
|
ДЛИНА ОПТОВОЛОКОННОГО КАБЕЛЯ |
2,5 м |
2,5 м |
2,5 м |
|
СРОК ЭКСПЛУАТАЦИИ ЛАЗЕРНОГО УСТРОЙСТВА |
100 000 часов |
100 000 часов |
100 000 часов |
|
СКОРОСТЬ ГРАВИРОВКИ |
3-5 цифр/знаков за 0,01 сек. | 5-8 цифр/знаков за 0,01 сек. | |
|
<= 7000 мм/с Скорость гравировки символов и скорость производственного конвейера зависят от материала, размера символов и желаемого качества гравировки. |
|||
|
ГЛУБИНА ГРАВИРОВКИ |
0,01-0,2 мм |
0,01-0,2 мм |
0,01-0,2 мм |
|
МИНИМАЛЬНАЯ ШИРИНА ЛИНИИ |
0,01 мм |
0,01 мм |
0,01 мм |
|
МИНИМАЛЬНАЯ ВЫСОТА СИМВОЛОВ |
0,2 мм |
0,2 мм |
0,2 мм |
|
ПОЛЕ ГРАВИРОВКИ |
(110*110 мм (фокусное расстояние f=160 мм)
|
(фокусное расстояние f=160 мм) Дополнительно 175*175 мм (f=254 мм) |
110*110 мм (фокусное расстояние f=160 мм) Дополнительно 175*175 мм (f=254 мм) 300*300 мм (f=380 мм) |
|
ПИТАНИЕ |
220 В/110 В |
220 В/110 В |
220 В/110 В |
|
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ |
600 Вт/час |
600 Вт/час |
800 Вт/час |
|
ОХЛАЖДЕНИЕ |
Воздушное |
Воздушное |
Воздушное |
|
ПОЗИЦИОНИРОВАНИЕ |
Видимый красный свет |
Видимый красный свет |
Видимый красный свет |
|
РАБОЧАЯ ТЕМПЕРАТУРА |
25 ℃ ―28 ℃ |
25 ℃ ―28 ℃ |
25 ℃ ―28 ℃ |
|
ВЛАЖНОСТЬ |
от 5% до 75% (без конденсирования) |
от 5% до 75% (без конденсирования) |
от 5% до 75% (без конденсирования) |
